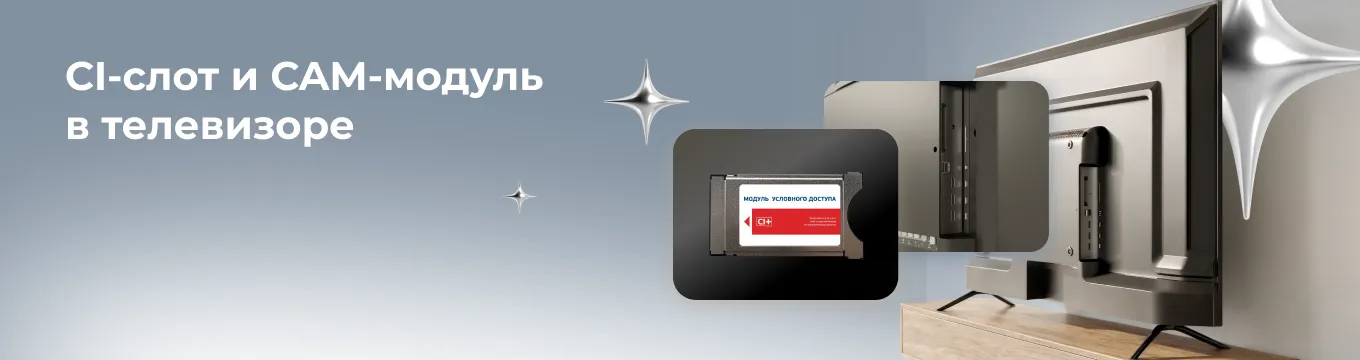

CI-слот и CAM-модуль в телевизоре: для чего нужны и как работают

На задней или боковой панели многих телевизоров есть разъём с подписью «CI», «CI+» или «Common Interface». Он нужен для CAM-модуля – небольшого устройства, через которое можно смотреть платные цифровые каналы без отдельной приставки.

Такой вариант используют при подключении спутникового или кабельного ТВ у операторов вроде Триколор, МТС, НТВ-Плюс и некоторых региональных провайдеров. Вместо внешнего ресивера в телевизор вставляется модуль условного доступа, а в него – карта доступа оператора.

В статье разберём, что такое CI-слот и CAM-модуль, чем CI отличается от CI+, как проверить совместимость телевизора, как подключить модуль и что делать, если телевизор его не видит.

Что такое CI-слот и CAM-модуль

CI-слот, CAM-модуль и карта доступа – это три разных элемента одной системы.

CI-слот (Common Interface) – разъём в телевизоре или ресивере, через который подключается модуль условного доступа. Стандарт Common Interface описан в EN 50221: он определяет интерфейс между хостом, то есть телевизором или ресивером, и внешним модулем условного доступа. Физически CI-модуль обычно похож на старые PC Card / PCMCIA-карты.

CAM-модуль (Conditional Access Module) – устройство, которое вставляется в CI- или CI+-слот. Оно работает как адаптер между телевизором и системой условного доступа оператора. Если канал зашифрован, модуль проверяет права абонента и помогает телевизору расшифровать доступный по подписке канал.

Карта доступа – смарт-карта оператора. Её вставляют внутрь CAM-модуля. Карта связана с абонентским договором, подпиской и системой кодирования конкретного оператора. В некоторых современных решениях карта может быть виртуальной или встроенной, но классическая схема всё ещё часто выглядит так: телевизор → CAM-модуль → смарт-карта.

Упрощённо схема работает так:

1. Телевизор принимает сигнал через антенну или кабель.
2. Встроенный тюнер обрабатывает сигнал.
3. Если канал зашифрован, телевизор передаёт поток в CAM-модуль.
4. CAM-модуль проверяет права доступа через карту или встроенную систему условного доступа.
5. Если подписка активна, канал становится доступен для просмотра.

CAM-модуль сам по себе не заменяет антенну, кабель или тюнер. Он только открывает доступ к зашифрованным каналам. Чтобы смотреть спутниковое ТВ без приставки, в телевизоре должен быть встроенный спутниковый тюнер, обычно DVB-S/S2. Для кабельного ТВ нужен тюнер DVB-C.

Зачем нужен CAM-модуль

Главная задача CAM-модуля – дать доступ к платным цифровым каналам без отдельной приставки. Это удобно, если телевизор уже поддерживает нужный стандарт приёма и имеет слот CI или CI+.

Основные преимущества:

• Один пульт. Каналы переключаются пультом от телевизора, отдельный пульт от приставки не нужен.
• Меньше оборудования. Модуль вставляется в телевизор и не занимает место на полке.
• Меньше кабелей. Не нужно подключать приставку к телевизору через HDMI или другой видеокабель.
• Нет отдельного питания. CAM-модуль получает питание от телевизора через слот.
• Качество зависит от самого вещания и телевизора. Если оператор вещает HD или Ultra HD, подписка включает эти каналы, а телевизор поддерживает нужное разрешение и кодек, изображение можно смотреть без внешнего ресивера.

Но у CAM-модуля есть и ограничения. Он не делает телевизор «умнее» и не добавляет функции, которых нет в самом телевизоре. Запись эфира, пауза, перемотка, сортировка каналов и работа EPG зависят от модели ТВ, требований оператора и ограничений стандарта CI+.

В чем разница между CI и CI+

CI и CI+ часто путают, но для совместимости это важный момент.

CI – базовый стандарт Common Interface. Он описывает общий интерфейс между телевизором или ресивером и модулем условного доступа. В классической схеме модуль расшифровывает поток и возвращает его телевизору для дальнейшей обработки.

CI+ (CI Plus) – развитие Common Interface с дополнительными механизмами защиты контента. В CI+ используются аутентификация между CAM-модулем и телевизором, защищённый обмен данными и правила управления контентом. Благодаря этому оператор или правообладатель может ограничивать запись, копирование или некоторые функции воспроизведения.

Для зрителя разница обычно проявляется так:

Главное правило: если операторский модуль имеет маркировку CI+, телевизор или ресивер тоже должен поддерживать CI+. Обычный слот CI не стоит считать гарантированно совместимым с CI+-модулем. Некоторые устройства могут частично работать в отдельных сценариях, но для стабильного просмотра платных каналов нужно ориентироваться на требования оператора и производителя телевизора.

Поэтому перед покупкой модуля проверьте не только наличие физического слота, но и поддержку CI+ в характеристиках телевизора.

Как проверить, поддерживает ли телевизор CAM-модуль

Перед покупкой CAM-модуля проверьте четыре вещи: слот, тюнер, стандарт CI+ и совместимость с оператором.

Если телевизор Samsung используется со спутниковой антенной, производитель отдельно рекомендует убедиться, что в модели есть встроенный спутниковый тюнер и разъём ANT In Satellite. Если такого входа нет, CAM-модуль для спутникового ТВ не решит проблему – понадобится внешняя приставка.

Также можно открыть меню телевизора и найти раздел «Общий интерфейс», «Common Interface», «CI» или «CI Menu». Если пункт доступен после установки модуля, телевизор распознал устройство.

Как подключить CAM-модуль к телевизору

Общий принцип подключения одинаковый, но детали зависят от модели телевизора. У одних ТВ модуль вставляется напрямую в боковой слот, у других используется отдельный адаптер Common Interface, а у некоторых моделей Samsung подключение может идти через One Connect Box.

Шаг 1. Проверьте совместимость

Перед установкой убедитесь, что:

• телевизор поддерживает CI+;
• для спутникового ТВ есть встроенный тюнер DVB-S/S2;
• для кабельного ТВ есть DVB-C;
• CAM-модуль подходит вашему оператору;
• карта доступа активирована или готова к активации.

Шаг 2. Вставьте карту доступа в CAM-модуль

Вставьте смарт-карту в CAM-модуль так, как указано в инструкции оператора. Для Samsung рекомендация звучит так: металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля.

Не стоит ориентироваться только на формулировку «чипом вверх» или «чипом вниз»: положение зависит от того, как именно вы держите модуль и как расположен слот в телевизоре.

Шаг 3. Установите модуль в телевизор

Аккуратно вставьте CAM-модуль с картой в слот Common Interface. Не применяйте силу. Если в вашей модели нужен CI-адаптер, сначала установите адаптер, а уже затем подключайте модуль.

Если модуль не входит до конца или кажется, что разъём слишком короткий, не пытайтесь продавить его глубже. Лучше свериться с инструкцией к конкретной модели телевизора.

Шаг 4. Включите телевизор и дождитесь инициализации

После установки включите телевизор. Первое распознавание модуля может занять несколько минут. В случае спутникового ТВ активация и инициализация иногда занимают дольше – это зависит от оператора и состояния подписки.

Шаг 5. Проверьте раздел «Общий интерфейс»

Откройте настройки телевизора и найдите пункт «Общий интерфейс» или «Common Interface». Если телевизор видит модуль, раздел должен открываться. Внутри обычно отображается информация о CAM-модуле, карте доступа, подписке или меню оператора.

Шаг 6. Настройте каналы

После распознавания модуля запустите поиск каналов. В большинстве случаев используется автоматическая настройка. Для спутникового ТВ может потребоваться выбрать спутник, тип конвертера, частоту транспондера, поляризацию и другие параметры.

CAM-модуль или приставка – что выбрать

CAM-модуль и приставка решают похожую задачу, но подходят для разных сценариев.

CAM-модуль лучше подойдёт, если вы хотите меньше проводов, один пульт и аккуратную установку без отдельного ресивера. Но он имеет смысл только при совместимом телевизоре.

Приставка лучше, если телевизор старый, нет нужного тюнера, нет CI+-слота, нужна запись передач, интерактивные функции или оператор официально рекомендует именно ресивер.

Почему телевизор не видит CAM-модуль

Если телевизор не распознаёт CAM-модуль, не спешите менять оборудование. Сначала пройдите простую диагностику.

1. Проверьте установку модуля и карты

Убедитесь, что карта доступа полностью вставлена в модуль, а сам модуль плотно подключён к слоту или CI-адаптеру. Если используется адаптер, он должен подходить именно к вашей серии телевизора.

2. Откройте раздел «Общий интерфейс»

Если пункт «Общий интерфейс» открывается, телевизор видит CAM-модуль. Тогда проблема, скорее всего, не в физическом подключении, а в карте, подписке, настройках каналов, активации или сигнале.

Если пункт недоступен, телевизор не распознал модуль. В таком случае нужно переподключить модуль, проверить адаптер и совместимость.

3. Переподключите модуль

Извлеките CAM-модуль, проверьте карту доступа и вставьте всё заново. Не применяйте силу. Если используется адаптер Common Interface, проверьте, плотно ли он установлен.

4. Проверьте дату и время телевизора

Некоторые ошибки CI+ связаны с неправильной датой и временем. МТС, например, рекомендует установить корректную дату и время или включить автоматическую настройку при ошибках аутентификации и сообщениях CI+.

5. Проверьте сигнал и настройки каналов

Сообщение «Сигнал закодирован или слаб» не всегда означает проблему с модулем. Причина может быть в слабом сигнале, неправильной настройке транспондера, повреждённом кабеле, антенне, погоде или неактивной подписке.

6. Обновите ПО телевизора

Если модуль установлен правильно, но телевизор его не видит или показывает ошибку аутентификации, проверьте обновления прошивки телевизора. Для некоторых моделей это действительно помогает.

7. Проверьте совместимость CI+

Убедитесь, что телевизор поддерживает именно CI+, если модуль операторский и рассчитан на CI+. Обычный CI-слот не гарантирует работу CI+-модуля.

8. Обратитесь к оператору

Если модуль определяется, но каналы не открываются, проблема может быть в карте, подписке, активации, регионе вещания или привязке оборудования. В таком случае лучше обратиться в поддержку оператора и назвать номер карты, модель CAM-модуля и модель телевизора.

Часто задаваемые вопросы

Можно ли смотреть 4K через CAM-модуль?

Да, если выполнены все условия:

• оператор вещает каналы в Ultra HD;
• ваша подписка включает эти каналы;
• CAM-модуль поддерживает нужный формат;
• телевизор имеет разрешение не ниже 3840×2160;
• телевизор умеет декодировать используемый формат вещания, например HEVC;
• оборудование поддерживает CI+ и совместимо с требованиями оператора.

Сам факт наличия CI+-слота не означает, что телевизор покажет 4K-каналы.

Можно ли использовать CAM-модуль без карты доступа?

Обычно нет. Для платных каналов нужна карта доступа или встроенная система условного доступа, связанная с подпиской. Без активной подписки модуль не откроет закрытые каналы.

Подойдёт ли CAM-модуль от одного оператора к другому?

В большинстве бытовых случаев – нет. Операторский модуль рассчитан на конкретную систему условного доступа и условия провайдера. При смене оператора обычно нужно менять модуль, карту или всё оборудование. Перед покупкой всегда проверяйте совместимость.

Можно ли записывать каналы через CAM-модуль?

Иногда можно, но это зависит от телевизора, оператора и ограничений CI+. Некоторые каналы могут запрещать запись, ограничивать перемотку или разрешать только просмотр без сохранения. Если запись эфира важна, лучше заранее проверить возможности конкретной модели ТВ и условия оператора.

CAM-модуль открывает несколько каналов одновременно?

Обычные операторские CAM-модули чаще всего декодируют один теле- или радиоканал одновременно. Существуют профессиональные модули на несколько сервисов, но они дороже и обычно применяются не в домашнем просмотре, а в гостиницах, многоквартирных сетях и коммерческих системах распределения ТВ.

Краткий вывод

CAM-модуль – удобная замена внешней приставке, если телевизор уже поддерживает нужный стандарт приёма и CI+. Он помогает смотреть платные спутниковые или кабельные каналы без отдельного ресивера, лишних проводов и второго пульта.

Но перед покупкой нужно проверить совместимость: наличие CI+-слота, встроенный тюнер DVB-S/S2 или DVB-C, требования оператора, поддержку MPEG-4 или HEVC и ограничения по записи. Самая частая ошибка – думать, что любой слот CI автоматически подходит для любого современного CI+-модуля. На практике лучше ориентироваться на спецификацию телевизора и список совместимого оборудования у оператора.

- - - - -

Источники

1. DVB: EN 50221 Common Interface Specification – описание стандарта Common Interface.
2. CI Plus: CI Plus Specification v1.3.2 – аутентификация CI+ и механизмы защиты контента.
3. CI Plus: Documentation – описание версий CI Plus и связи со стандартами Common Interface.
4. Триколор: Модуль условного доступа CI+ – характеристики модуля CI+ Electra.
5. Триколор: Module CI+ 4K – условия просмотра Ultra HD через CAM-модуль.
